逆流蒸發式冷凝器

作者：hengke來源：河北華盛節能設備有限公司時間：2023-10-12 05:51 訪問量：訪問量：次

描述：逆流蒸發式冷凝器換熱器采用獨特的換熱設計，空氣與水在盤管內外側逆流換熱使換熱效率好。整個換熱器采用整體熱鍍浸鋅處理來提高防腐能力。在設備出廠前，每根管子經過三次2.5MPa 嚴格的氣壓測試。

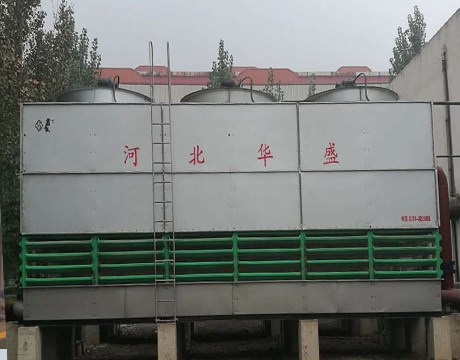

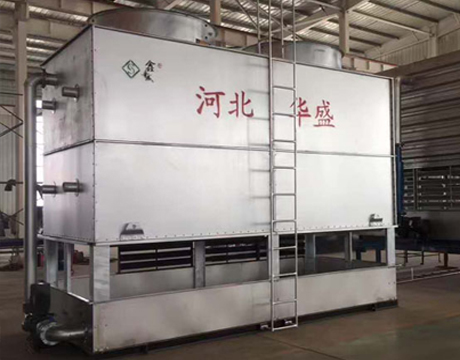

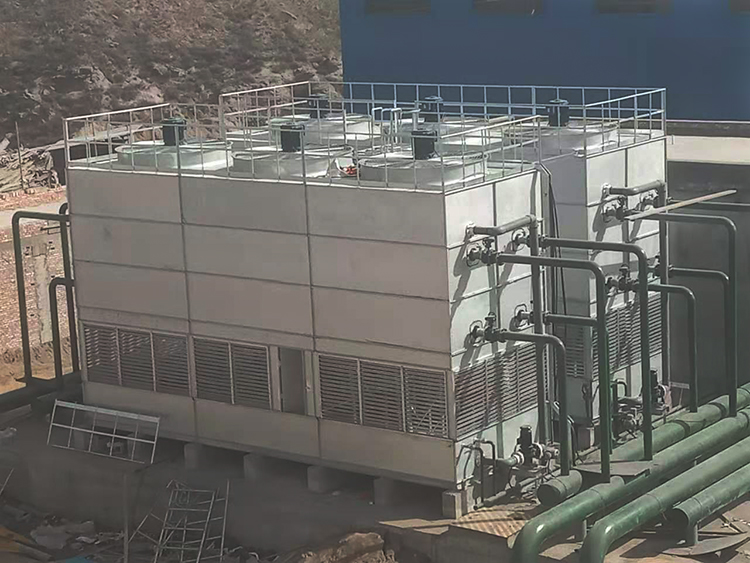

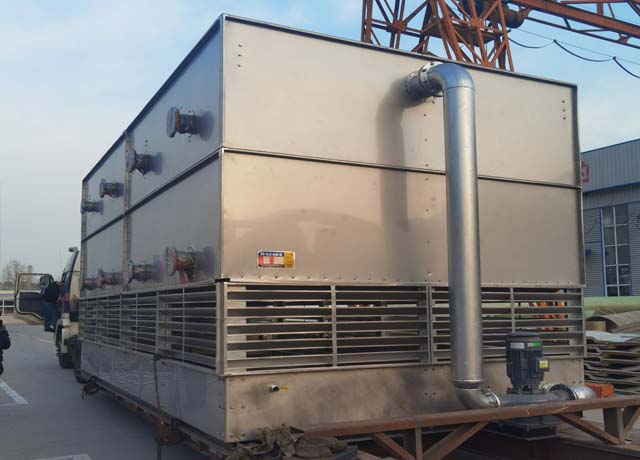

逆流蒸發式冷凝器

原理：采用模塊化換熱器，無填料設計，冷凝器下部四面進風，與噴淋水形成逆向?qū)α鳎苣褪芨邏汉透邷亍?/div>

應用：結構緊湊，小機型可放置于車間內，單位換熱面積較大，適用于溫差較小的低溫度(35-30℃)冷卻項目。

逆流蒸發式冷凝器內部結構圖：

產品介紹:

一、運行原理

　　內循環，熱的(氣態)制冷劑流從上部進入換熱器盤管內，管外的噴淋水與空氣逆向流動且掠過盤管外壁與管內制冷劑進行換熱，冷凝后的液態制冷劑由系統循環泵送再往熱源。

　　外循環，噴淋水由水泵從下部水盤送至上部布水管道，噴淋水與冷凝盤管及下部進入的干冷空氣接觸換熱，通過小部分噴淋水蒸發帶走熱量，隨即噴淋水落入下部水盤再次循環。

二、性能特點

　　換熱效率高

　　換熱器采用獨特的換熱設計，空氣與水在盤管內外側逆流換熱使換熱效率達到。整個換熱器采用整體熱鍍浸鋅處理來提高防腐能力。在設備出廠前，每根管子經過三次2.5MPa 嚴格的氣壓測試。

　　可靠的驅動系統

　　采用全封閉電動機，具有一定的超負荷運轉能力，且使用壽命長。

　　機翼型寬葉片的鋁合金通風機，使機組運行噪音低，耗功小，效率高。

　　重載型通風機軸承，其L10使用壽命為75,000小時。

　　按照電機銘牌功率負荷的150%設計的高強度皮帶，使設備運行更可靠。

　　內部采用耐腐蝕的鋁制風葉和電機皮帶輪。

　　進風窗

　　采取三通道獨特設計的進風窗可以減少大氣中的塵埃會進入水盤中，同時也減少水槽中積灰、沉淀，細菌和藻類的滋生。

　　維護簡便

　　集水盤是傾斜式設計，便于清洗，并可將臟物輕易從水盤內排出。

　　機組四面的進風窗全部為可拆卸設計，方便維護人員進入水盤內進行水盤清洗和水盤內部的檢查與維護。

　　機組箱體段配有滑動式檢修門，維護人員進入檢修門后可對機組的驅動部件進行檢查和維修，且外伸的油管方便軸承的潤滑。

　　機組配備電機吊架，維修平臺和扶梯，方便檢修人員的現場維修操作。

　　占地面積小

　　與其它廠家的冷卻塔相比，TAE冷卻塔的占地面積較小，節約占地空間。
